吊丝

不锈钢D形 弓形卸扣 不锈钢卸扣 钢丝绳夹头

不锈钢D形 弓形卸扣 不锈钢卸扣 钢丝绳夹头

  • 对应标准： 3061-1987 直形 合金钢卸扣 D型
详细介绍

可按客户要求定制。

对应标准数据参考

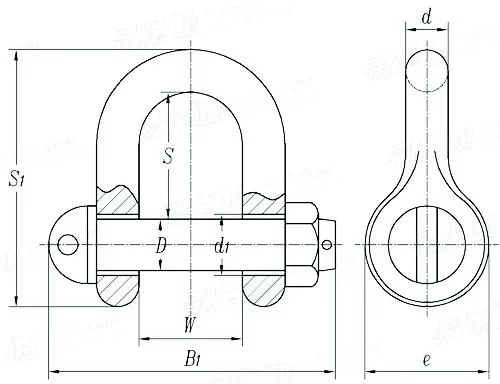

3061-1987 直形 合金钢卸扣 D型
Shackle - Type D
3061-1987 直形 合金钢卸扣 D型

尺寸单位:
规格

D
d
e
w

d1
s
s1
开口销GB91-76

49(5) 62(6.3) 78(8) 98(10) 123(12.5) 157(16) 196(20) 245(25)
26 29 33 37 42 47 52 59
23 26 29 33 36 41 46 51
52 58 66 74 84 94 104 118
44 50 56 63 70 79 89 99
144 156 178 199 222 241 270 298
27 30 34 38 44 49 54 61
97 109 123 138 154 174 195 218
159 178.5 201.5 226.5 253 285.5 319 357.5
5*25 5*30 5*30 6*35 8*45 8*45 8*50 10*60
1.9 2.5 4 5 6.8 10.8 13.4 21.5
规格

D
d
e
w

d1
s
s1
开口销GB91-76

314(32) 392(40) 490(50) 617(63) 784(80) 980(100) 1225(125)
66 74 83 93 105 118 132
58 65 72 81 91 102 114
132 148 166 186 210 236 264
112 125 140 157 177 200 221
334 371 412 458 511 567 626
68 76 85 95 108 121 135
247 275 308 346 390 436 490
404 451 504.5 566.5 638.5 715 802
10*70 10*80 10*90 10*100 10*120 10*120 10*140
30.9 42.5 59.6 82.8 172.1 120.4 233.3
