吊环螺钉

吊环螺钉

  • 对应标准： GB 825-1988 吊环螺钉
详细介绍

可按客户要求定制。

对应标准数据参考

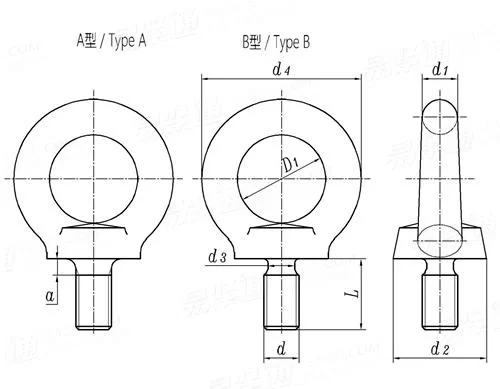

GB 825-1988 吊环螺钉
Eye Bolts
GB 825-1988 吊环螺钉

尺寸单位: 毫米(mm)
螺纹尺寸
d
M8 M10 M12 M16 M20 M24 M30 M36
P 螺距
d1 最大值
最小值
D1 公称
最小值
最大值
d2 最大值
最小值
h1 最大值
最小值
L 公称
最小值
最大值
d4 参考
h

r 最小值
a1 最大值
d3 最大值=公称
最小值
a 最大值
b
错差（最大值）
残留飞边-外缘(最大值)
残留飞边-内孔(最大值)
轴向保证载荷(kN)
轴向最小断裂载荷(kN)
千件重(钢制)≈kg
1.25 1.5 1.75 2 2.5 3 3.5 4
9.1 11.1 13.1 15.2 17.4 21.4 25.7 30
7.6 9.6 11.6 13.6 15.6 19.6 23.5 27.5
20 24 28 34 40 48 56 67
19 23 27 32.9 38.8 46.8 54.6 65.5
20.4 24.4 28.4 34.5 40.6 48.6 56.6 67.7
21.1 25.1 29.1 35.2 41.4 49.4 57.7 69
19.6 23.6 27.6 33.6 39.6 47.6 55.5 66.5
7 9 11 13 15.1 19.1 23.2 27.4
5.6 7.6 9.6 11.6 13.5 17.5 21.4 25.4
16 20 22 28 35 40 45 55
15.1 18.95 20.95 26.95 33.75 38.75 43.75 53.5
16.9 21.05 23.05 29.05 36.25 41.25 46.25 56.5
36 44 52 62 72 88 104 123
18 22 26 31 36 44 53 63
4 4 6 6 8 12 15 18
1 1 1 1 1 2 2 3
3.75 4.5 5.25 6 7.5 9 10.5 12
6 7.7 9.4 13 16.4 19.6 25 30.8
5.82 7.48 9.18 12.73 16.13 19.27 24.67 29.91
2.5 3 3.5 4 5 6 7 8
10 12 14 16 19 24 28 32
0.4 0.4 0.4 0.4 0.5 0.5 0.6 0.8
0.5 0.5 0.5 0.5 0.6 0.6 0.7 0.8
0 0 0 0 0 0 0 0
3.2 5 8 12.5 20 32 50 80
6.3 10 16 25 40 63 100 160
40.51 77.91 131.7 233.7 385.2 705.3 1205 1998
螺纹尺寸
d
M42 M48 M56 M64 M72 M80 M100
P 螺距
d1 最大值
最小值
D1 公称
最小值
最大值
d2 最大值
最小值
h1 最大值
最小值
L 公称
最小值
最大值
d4 参考
h

r 最小值
a1 最大值
d3 最大值=公称
最小值
a 最大值
b
错差（最大值）
残留飞边-外缘(最大值)
残留飞边-内孔(最大值)
轴向保证载荷(kN)
轴向最小断裂载荷(kN)
千件重(钢制)≈kg
4.5 5 5.5 6 6 6 6
34.4 40.7 44.7 51.4 63.8 71.8 79.2
31.2 37.1 41.1 46.9 58.8 66.8 73.6
80 95 112 125 140 160 200
78.1 92.9 109.9 122.3 137 157 196.7
80.9 96.1 113.1 126.3 141.5 161.5 201.7
82.4 97.7 114.7 128.4 143.8 163.8 204.2
79.2 94.1 111.1 123.9 138.8 158.8 198.6
31.7 36.9 39.9 44.1 52.4 57.4 62.4
29.2 34.1 37.1 40.9 48.8 53.8 58.8
65 70 80 90 100 115 140
63.5 68.5 78.5 88.25 98.25 113.25 138
66.5 71.5 81.5 91.75 101.75 116.75 142
144 171 196 221 260 296 350
74 87 100 115 130 150 175
20 22 25 25 35 35 40
3 3 4 4 4 4 5
13.5 15 16.5 18 18 18 18
35.6 41 48.3 55.7 63.7 71.7 91.7
35.21 40.61 47.91 55.24 63.24 71.24 91.16
9 10 11 12 12 12 12
38 46 50 58 72 80 88
1 1.2 1.2 1.4 1.6 1.6 1.6
1 1.2 1.2 1.4 1.7 1.7 1.7
0 0 0 0 0 0 0
125 160 200 320 400 500 800
250 320 400 630 800 1000 1600
3070 4947 7155 10382 17758 25892 40273
①,A型无螺纹部分杆径约等于螺纹中径或螺纹大径
