销

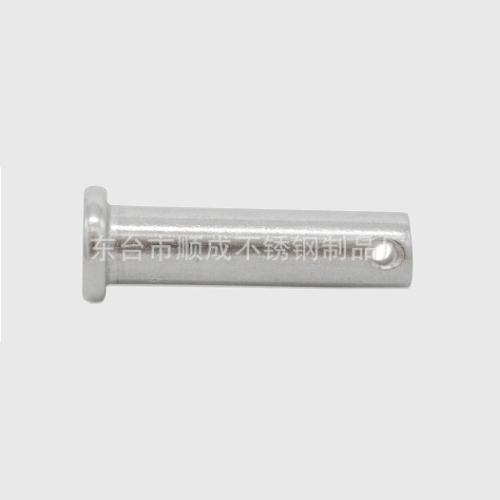

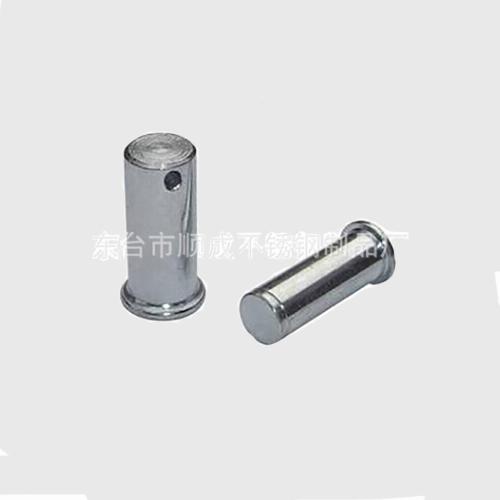

304不锈钢销轴 平头带孔圆柱销 定位销钉插销

304不锈钢销轴 平头带孔圆柱销 定位销钉插销

  • 对应标准： QC 510 销轴
详细介绍

304不锈钢销轴 平头带孔圆柱销 定位销钉插销

对应标准数据参考

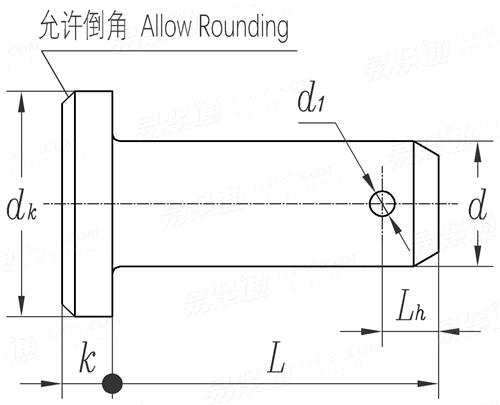

QC 510 销轴
Clevis Pins with Head
QC 510 销轴

尺寸单位: 毫米(mm)
公称直径
d
Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12
d 最小值
最大值
dk 最大值
最小值
k 公称
最小值
最大值
d1 最大值
最小值
r
c ≈
Le
2.94 3.925 4.925 5.925 7.91 9.91 11.89
3 4 5 6 8 10 12
5 6 8 10 12 14 16
4.7 5.7 7.64 9.64 11.57 13.57 15.57
1.5 1.5 2 2 2.5 2.5 3
1.375 1.375 1.875 1.875 2.375 2.375 2.875
1.625 1.625 2.125 2.125 2.625 2.625 3.125
1.74 1.74 2.14 2.14 3.38 3.38 4.18
1.6 1.6 2 2 3.2 3.2 4
0.2 0.5 0.5 0.5 0.5 0.5 0.5
0.5 0.5 1 1 1 1.5 1.5
2 3 3 3 4 4 5
公称直径
d
Φ14 Φ16 Φ18 Φ20 Φ22 Φ25
d 最小值
最大值
dk 最大值
最小值
k 公称
最小值
最大值
d1 最大值
最小值
r
c ≈
Le
13.89 15.89 17.89 19.87 21.87 24.87
14 16 18 20 22 25
18 20 22 25 28 32
17.57 19.48 21.48 24.48 27.48 31.38
3 3.5 3.5 4 4 5
2.875 3.35 3.35 3.85 3.85 4.85
3.125 3.65 3.65 4.15 4.15 5.15
4.18 4.18 5.18 5.18 5.18 6.52
4 4 5 5 5 6.3
0.5 0.5 0.5 0.5 1 1
1.5 1.5 3 3 3 3
5 5 5 6 6 6
①,材料：15，GB 699。
②,热处理：氰化，深度0.15~0.30mm，HRC 58-63。
③,表面处理：镀锌钝化 D·Zn6，JB2864。
④,其余技术条件按 GB 121的规定。
