化学锚栓

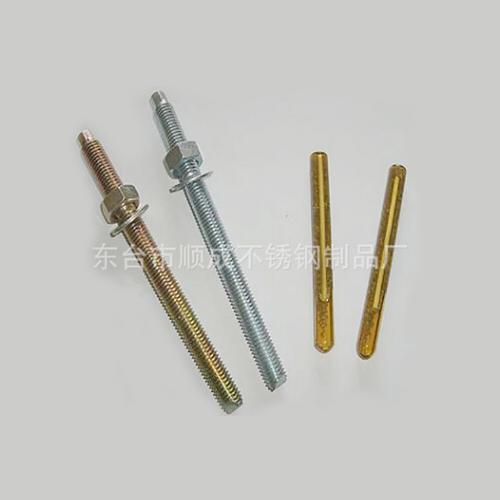

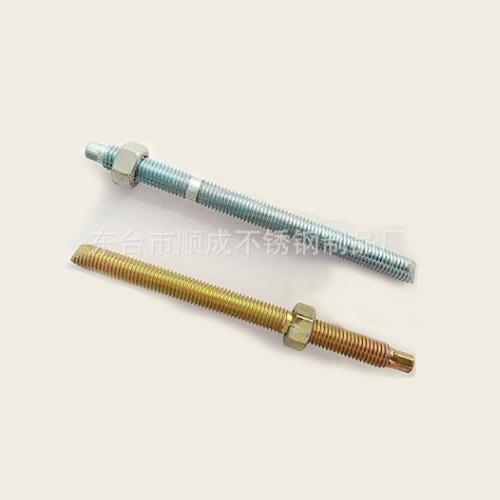

不锈钢化学锚栓 多规格材质化学锚栓M12-20

不锈钢化学锚栓 多规格材质化学锚栓M12-20

  • 对应标准: JB /ZQ4757-2006 化学锚栓
详细介绍

不锈钢化学锚栓 多规格材质化学锚栓M12-20

对应标准数据参考
JB /ZQ4757-2006 化学锚栓
Chemical anchor
JB /ZQ4757-2006 化学锚栓

尺寸单位: 毫米(mm)
螺纹尺寸
d
M12 M16 M20 M24 M30 M36 M42 M48 M56 M64
D 钻孔直径
t 安装深度
h 螺柱露出长度
带螺母和垫圈(L=100mm)
每增加10mm
15 20 25 30 36 42 48 55 62 72
110 125 170 210 280 300 350 400 500 600
30 35 40 50 60 80 90 100 120 130
0.113 0.205 0.336 0.505 0.857 1.32 1.94 2.76 3.87 5.1
0.009 0.016 0.025 0.036 0.055 0.08 0.109 0.142 0.193 0.252
①,3D模型中的型式仅供参考,不可作为加工依据
