不锈钢膨胀螺栓 膨胀螺栓M6-M24

不锈钢膨胀螺栓 膨胀螺栓M6-M24

  • 对应标准: JB /ZQ4763-2006 膨胀螺栓
详细介绍

不锈钢膨胀螺栓 膨胀螺栓M6-M24

对应标准数据参考
JB /ZQ4763-2006 膨胀螺栓
expansion bolts

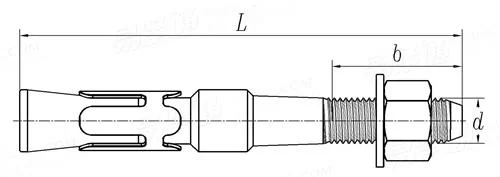

JB /ZQ4763-2006 膨胀螺栓 JB /ZQ4763-2006 膨胀螺栓

尺寸单位: 毫米(mm)
螺纹尺寸
d
M8
(/10)
M8
(/30)
M8
(/50)
M10
(/10)
M10
(/30)
M10
(/50)
M12
(/20)
M12
(/50)
t
L
b
钻孔尺寸(直径)
钻孔尺寸(深度)
每个螺栓基础区所允许的最大拉(压)力,kN
每个螺栓基础区实测允许的最大拉(压)力,kN
两个膨胀螺栓的中心距,mm
螺栓中心到边缘的距离,mm


10 30 50 10 30 50 20 50
75 95 115 90 110 130 115 145
25 25 25 30 30 30 35 35
8 8 8 10 10 10 12 12
65 65 65 80 80 80 95 95
1.5 1.5 1.5 2.5 2.5 2.5 3.5 3.5
3.6 3.6 3.6 5.7 5.7 5.7 7.3 7.3
160 160 160 200 200 200 240 240
120 120 120 150 150 150 180 180
25 25 25 45 45 45 60 60
0.031 0.038 0.044 0.061 0.068 0.08 0.106 0.138
螺纹尺寸
d
M12
(/90)
M12
(/120)
M12
(/140)
M12
(/160)
M16
(/25)
M16
(/50)
M16
(/100)
M16
(/140)
t
L
b
钻孔尺寸(直径)
钻孔尺寸(深度)
每个螺栓基础区所允许的最大拉(压)力,kN
每个螺栓基础区实测允许的最大拉(压)力,kN
两个膨胀螺栓的中心距,mm
螺栓中心到边缘的距离,mm


90 120 140 160 25 50 100 140
185 215 235 255 140 165 215 255
35 35 35 35 40 40 40 40
12 12 12 12 16 16 16 16
95 95 95 95 115 115 115 115
3.5 3.5 3.5 3.5 6 6 6 6
7.3 7.3 7.3 7.3 11.4 11.4 11.4 11.4
240 240 240 240 320 320 320 320
180 180 180 180 240 240 240 240
60 60 60 60 125 125 125 125
0.156 0.191 0.21 0.23 0.23 0.27 0.331 0.412
螺纹尺寸
d
M16
(/180)
M20
(/30)
M20
(/60)
M20
(/130)
M24
(/30)
M24
(/60)
t
L
b
钻孔尺寸(直径)
钻孔尺寸(深度)
每个螺栓基础区所允许的最大拉(压)力,kN
每个螺栓基础区实测允许的最大拉(压)力,kN
两个膨胀螺栓的中心距,mm
螺栓中心到边缘的距离,mm


180 30 60 130 30 60
295 170 200 270 200 230
40 45 45 45 55 55
16 20 20 20 24 24
115 140 140 140 170 170
6 9 9 9 13 13
11.4 16.2 16.2 16.2 22.1 22.1
320 400 400 400 520 520
240 300 300 300 390 390
125 240 240 240 300 300
0.47 0.44 0.499 0.67 0.768 0.868
