膨胀螺栓多型号规格膨胀螺栓

对应标准数据参考
JB /ZQ4763-2006 膨胀螺栓 Expansion Bolts
	尺寸单位: 毫米(mm)

螺纹尺寸
d

M10

M12

t
L
b
		钻孔尺寸(直径)
		钻孔尺寸(深度)
		每个螺栓基础区所允许的最大拉(压)力，kN
		每个螺栓基础区实测允许的最大拉(压)力，kN
		两个膨胀螺栓的中心距，mm
		螺栓中心到边缘的距离，mm

10	30	50	10	30	50	20	50
75	95	115	90	110	130	115	145
25	25	25	30	30	30	35	35
8	8	8	10	10	10	12	12
65	65	65	80	80	80	95	95
1.5	1.5	1.5	2.5	2.5	2.5	3.5	3.5
3.6	3.6	3.6	5.7	5.7	5.7	7.3	7.3
160	160	160	200	200	200	240	240
120	120	120	150	150	150	180	180
25	25	25	45	45	45	60	60
0.031	0.038	0.044	0.061	0.068	0.08	0.106	0.138

螺纹尺寸
d

M12

M16

t
L
b
		钻孔尺寸(直径)
		钻孔尺寸(深度)
		每个螺栓基础区所允许的最大拉(压)力，kN
		每个螺栓基础区实测允许的最大拉(压)力，kN
		两个膨胀螺栓的中心距，mm
		螺栓中心到边缘的距离，mm

90	120	140	160	25	50	100	140
185	215	235	255	140	165	215	255
35	35	35	35	40	40	40	40
12	12	12	12	16	16	16	16
95	95	95	95	115	115	115	115
3.5	3.5	3.5	3.5	6	6	6	6
7.3	7.3	7.3	7.3	11.4	11.4	11.4	11.4
240	240	240	240	320	320	320	320
180	180	180	180	240	240	240	240
60	60	60	60	125	125	125	125
0.156	0.191	0.21	0.23	0.23	0.27	0.331	0.412

螺纹尺寸
d

M16

M20

M24 ^①

t
L
b
		钻孔尺寸(直径)
		钻孔尺寸(深度)
		每个螺栓基础区所允许的最大拉(压)力，kN
		每个螺栓基础区实测允许的最大拉(压)力，kN
		两个膨胀螺栓的中心距，mm
		螺栓中心到边缘的距离，mm

180	30	60	130	30	60
295	170	200	270	200	230
40	45	45	45	55	55
16	20	20	20	24	24
115	140	140	140	170	170
6	9	9	9	13	13
11.4	16.2	16.2	16.2	22.1	22.1
320	400	400	400	520	520
240	300	300	300	390	390
125	240	240	240	300	300
0.47	0.44	0.499	0.67	0.768	0.868

①,基于对原件的分析，我们有以下推测：

表2包含M24参数，表明产品系列可能涵盖M24规格。

表1中“钻孔尺寸”的直径系列数值通常与“d”相符，但最后两个钻孔直径为24，对应d却为M20，推测这可能是笔误，应为M24。

以上仅供参考，因缺乏官方确认，建议在商务交易、设计或生产前，务必与供需方确认，确保信息准确，避免潜在问题。
②,尺寸图按标准原件绘制，实际产品与图中样式或有不同，若存在争议项，由供需双方协商决定最终执行方案。

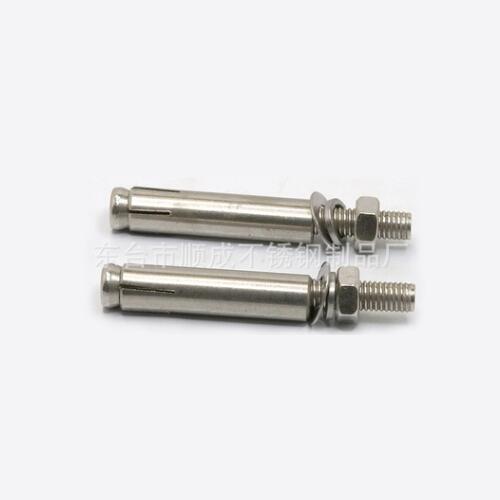

膨胀螺栓 多型号规格膨胀螺栓

膨胀螺栓 多型号规格膨胀螺栓

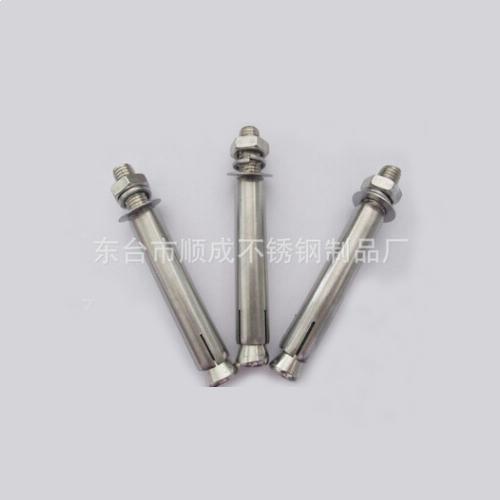

膨胀螺栓多型号规格膨胀螺栓
